五面读码解决方案

时间:2017-11-10 17:04



V7000五面读码方案描述:



该解决方案是建立在以下应用需求之上,任何应用需求的更改都需要新的可行性分析:



A:输送线及包裹规格



传输线及包裹 技术规格

输送线宽度

400/600mm

输送线高度

800mm

输送线速度

30/40m/min

包裹宽度

 最小的宽度:200mm

 最大的宽度:400mm

包裹长度

 最小的长度:300mm

 最大的长度:600mm

包裹高度

 最小的高度:50mm

 最大的高度:280+50mm

包裹摆放位置

 正

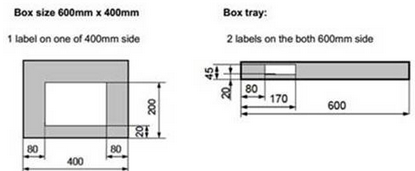

包裹标签位置

 1/2/3/4/5

条码粘贴位置

 任意位置

条码标签方向

 任意











B: 条码类型:



条码技术规格参数

条码种类

   CODE128

条码位数

<xx

条码长度

xx

条码高度

10mm

条码分辨率

0.5mm

条码静区大小

8mm

条码条的颜色

黑色

条码空区的颜色

白色

条码等级

≥B



红色字体表示建议参数(下同)

C: 读取参数

 方案 向读取物体顶、四个侧面的条码

 条码类型一维码

D: 物体参数

 类型 : 托盘+周转箱(纸箱)

 运动状态:包裹与输送线运动方向成平行状态(或夹角<10度)

E: 环境参数






 距:400/600mm

 安装环境:输送线上方和左右两边有足够安装空间



五面条码读取: 一套读取系统 AV7000高速读码设备,包括相机系统,照明系统,传感器,相关线缆及其它附件,将负责包裹、四个侧面的条码读取



3.2产品清单:

AV7000视觉系统包括相机系统,照明系统,传感器,相关线缆及其它附件

以下是该项目条码阅读设备配置主要清单(一套的配置)





3.3安装支架:



本节将描述 AV7000视觉系统的一种通用安装方式.该安装支架的细节及特性将取决于传送带整体尺寸及其它系统规定参数.

支架设计时必须将震动减小到最低,震动会影响图像质量,所以必须减小到最低。假如支架无

法安装在水泥地面上,则须加装额外的固定装置.

支架的长度必须由所选择的相机的偏转镜的工作距离决定.

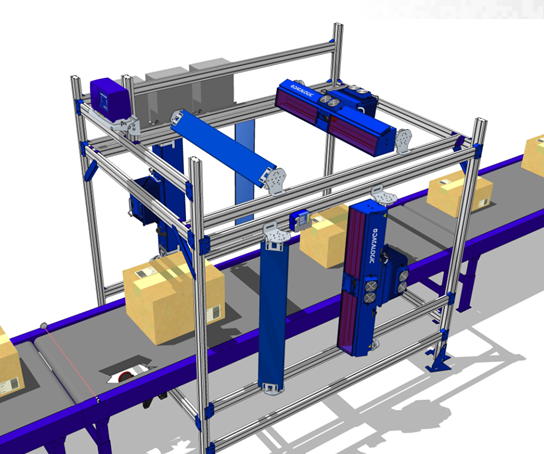

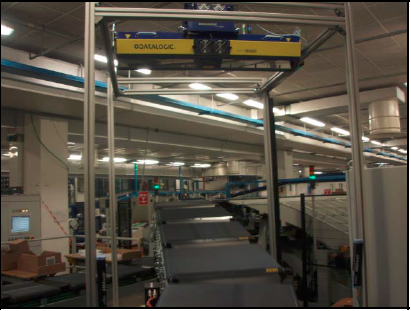

如图示,顶面一台AV7000负责扫描包裹顶面的条码,侧面两台AV7000的镜片倾斜45度安装,负责扫描四个侧面的条码。

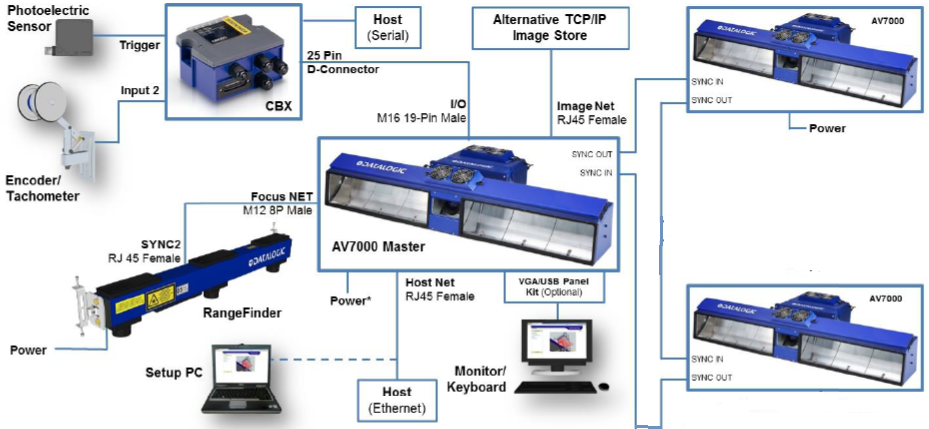

3.4AV7000读取系统连接





3.5、AV7000读码示意图

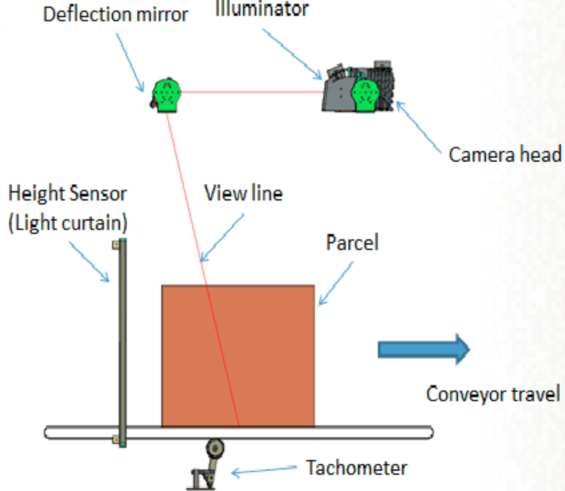

AV7000顶面读取示意图

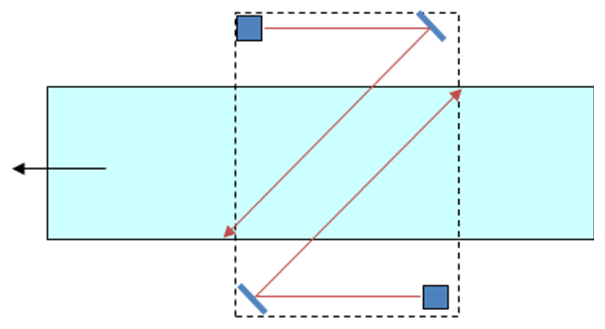

AV7000侧面读取示意图

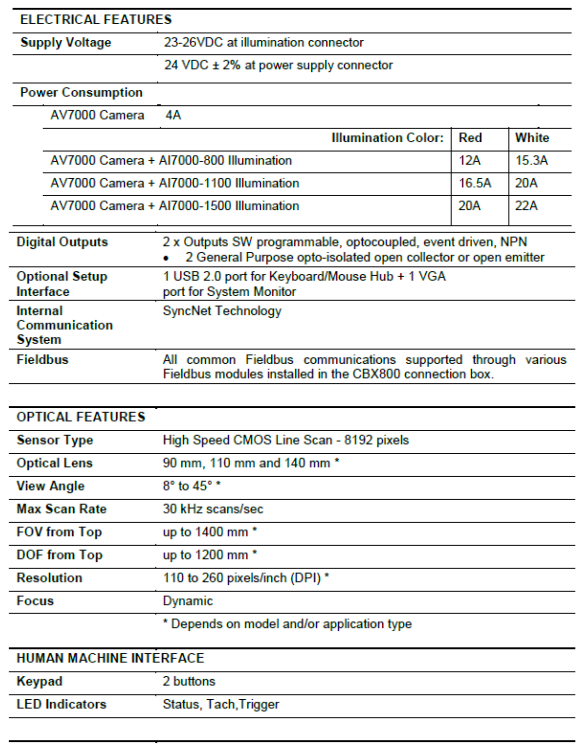

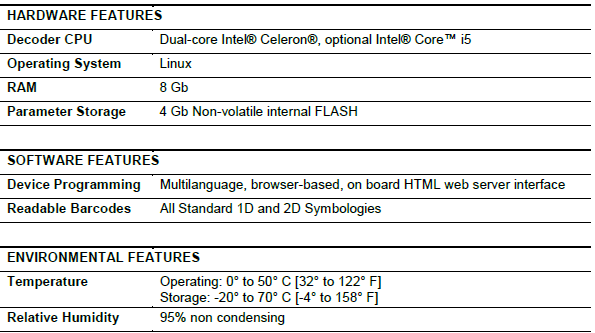

4AV7000技术参数








4.1AV7000相机系统的主要特性



 新一代高性能CMOS传感器,灵敏度显著提高40%以上

 对于大型输送线只需单台设备即可采集到完整的高品质图片(1400 mm/55 inch)

 扩展景深的专利自动对焦系统

 Datalogic得利捷脉冲照明系统专利技术,减少了50%的所需安装空间

 专利数字变焦技术保证稳定的DPI分辨率

 可处理低品质条码的新一代解码算法

 将多格式、全高清图像保存为高度压缩的JPG文件

 浏览器界面可与包括计算机和平板电脑在内的任何类型的操作系统及硬件平台

兼容

 无单一故障点的冗余架构

 适用于图像保存和数据智能的软件工具

 Linux操作系统

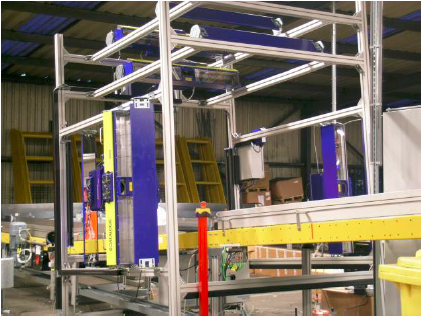

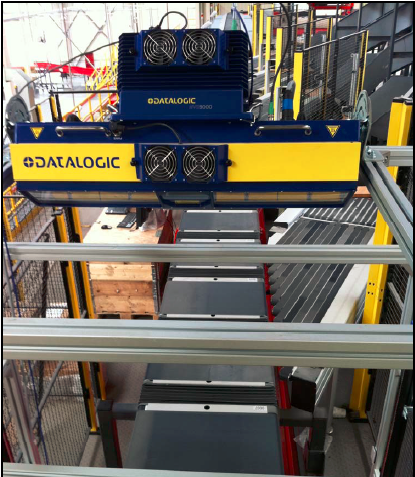

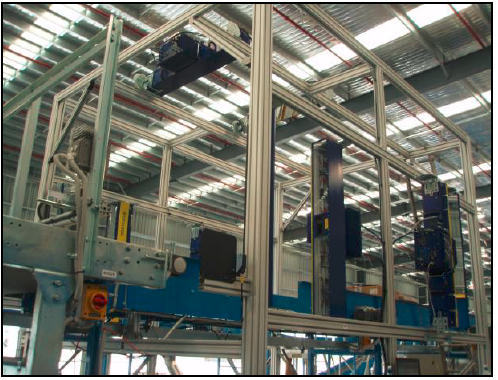

5、中国应用案例

上海虹桥SF-Express

深圳-SF-Express



北京-SF-Express

北京国药
